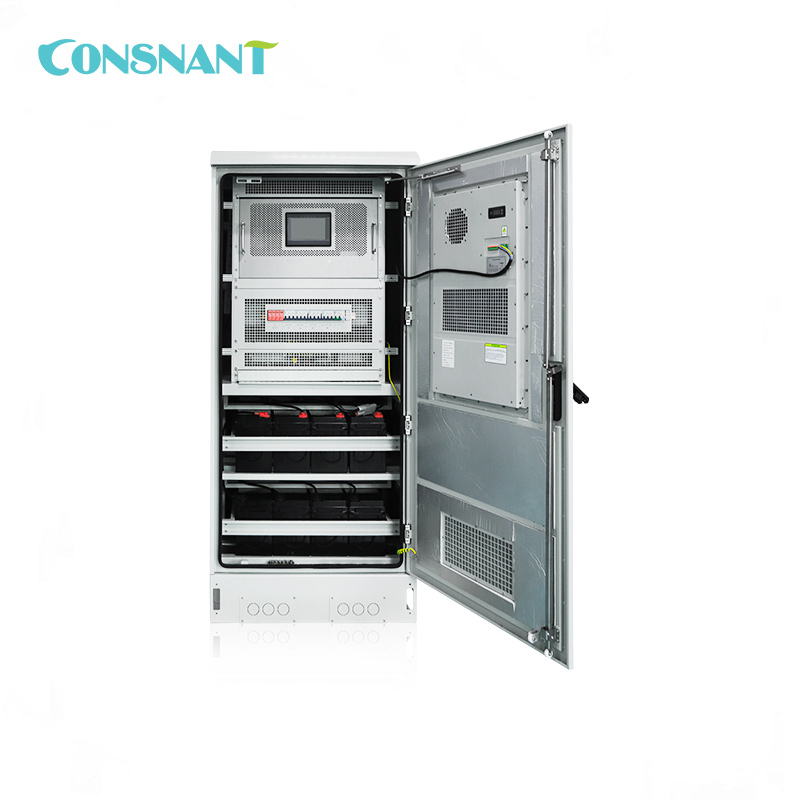

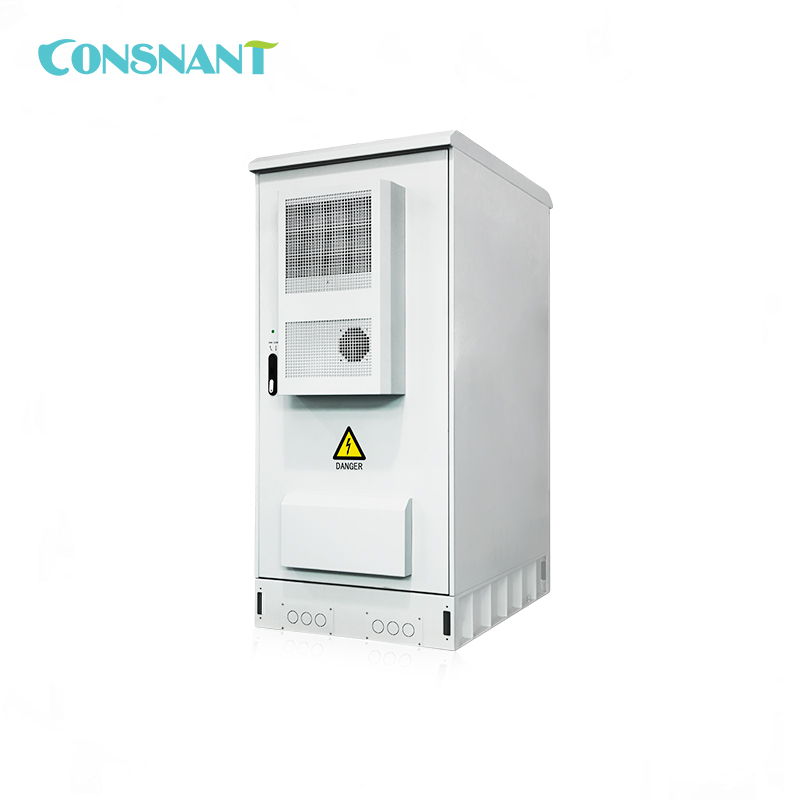

Número do modelo: CNW330 10-40KVA
Capacidade nominal: 10-40KVA
Tensão nominal: 208 VCA
Faixa máxima de tensão de entrada: ±20%
Frequência nominal: 50/60HZ
item número :
CNW330 10-40KVAOrdem (MOQ) :
1Pagamento :
T/TOrigem do produto :
ChinaCor :
RAL7035Porto de embarque :
ShenzhenTempo de espera :
3 weeksPeso :
273-602 KgAplicativo

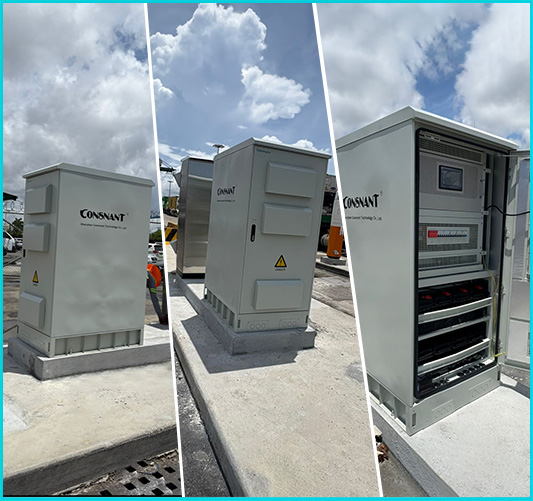

Nossa série de UPS para ambientes externos CNW330 foi especialmente projetada para estações base de telecomunicações.Seja usado em locais remotos ou redes urbanas, nossa equipe profissional pode projetar soluções para diversos cenários de aplicação, tanto em ambientes internos quanto externos, para garantir o bom funcionamento operação de equipamentos elétricos.

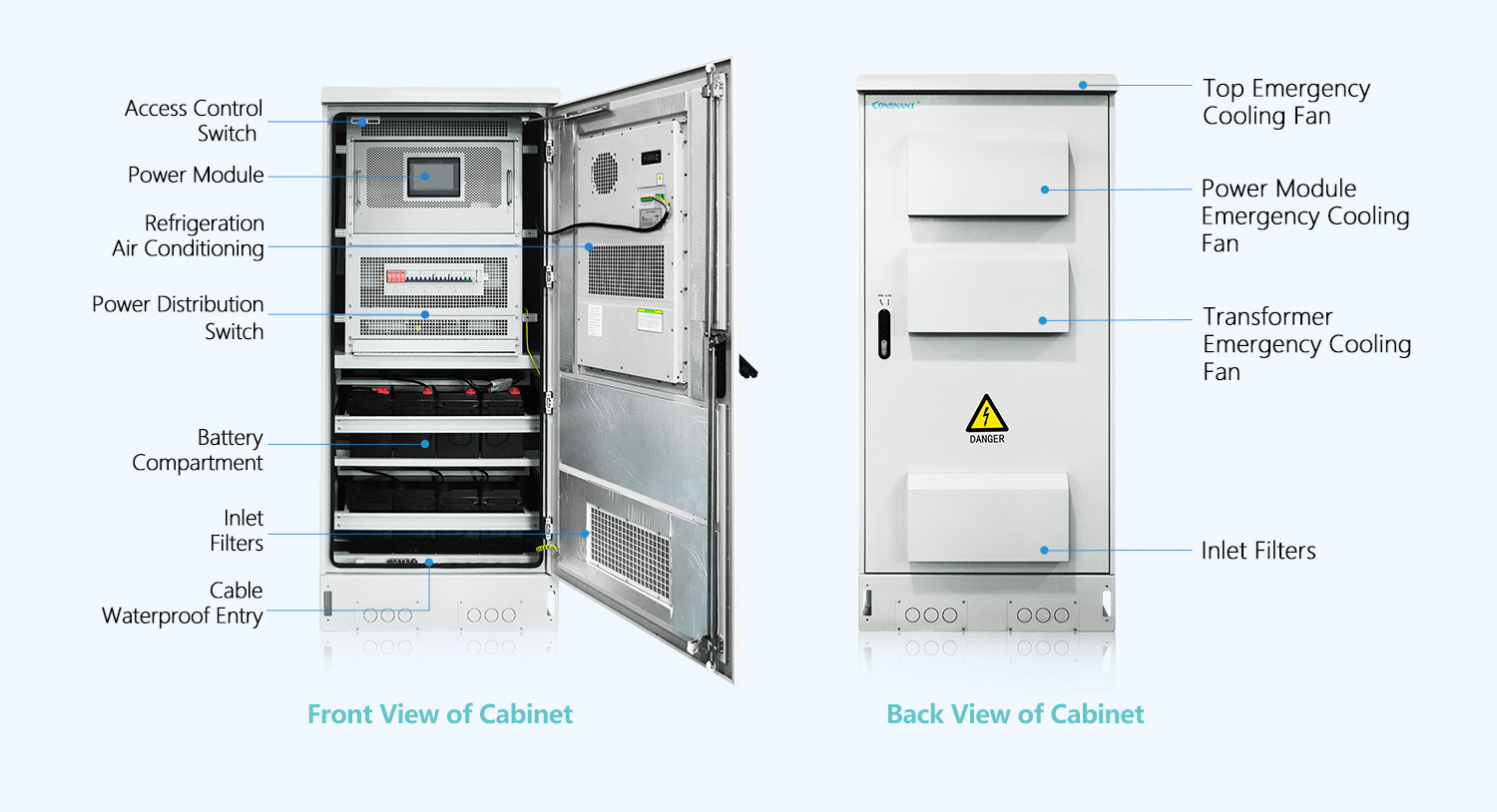

Diagrama de layout do sistema:
O UPS é composto pelos seguintes blocos:
RETIFICADOR
Converte a energia CA de entrada em energia CC. As funções são as seguintes:
- Alimentando o inversor com corrente contínua.
- Carregamento automático da bateria. Carga flutuante até 80% primeiro, depois carga equalizada a uma voltagem constante.
A corrente de carga é limitada a 15% do valor Ah da bateria (armazenado na memória!). Essa corrente de carga só será executada quando a saída total não exceder 110% do valor nominal.
BATERIA EXTERNA
Fornece a energia reservada para alimentar a carga quando não há entrada de energia no UPS.
FILTRO DE REDUÇÃO HARMÔNICA (opcional)
O filtro, no estágio frontal do retificador, reduz a distorção harmônica da corrente de entrada. É composto por dois indutores e vários capacitores, e é protegido por um fusível.
INVERSOR
Converte a energia CC de um retificador ou bateria em energia CA. Permanece em condições de funcionamento o tempo todo para fornecer energia à carga.
INTERRUPTOR ESTÁTICO
Permite alternar automaticamente ou manualmente entre a saída do INVERSOR e a saída de bypass BY-PASS em tempo real.
Ao mesmo tempo, esta chave estática possui um dispositivo de "proteção de retroalimentação" para evitar realimentação de corrente causada por falhas anormais de SCR.
SWMB
Ligue o interruptor SWMB e desligue os outros interruptores SWIN, SWBY ou SWOUT. O UPS será isolado para fins de manutenção. Nesse ponto, a carga ainda pode obter energia sem ser afetada, pois não há tensão dentro do UPS (a tensão existe apenas no bloco de terminais de entrada/saída e na seção do interruptor. Mas em UPS com saída trifásica, a linha neutra não é separada!).
Parâmetros técnicos
Modelo | CNW330-10K | CNW330-15K | CNW330-20K | CNW330-30K | CNW330-40KVA |
Capacidade | 10 kVA | 15 kVA | 20 kVA | 30 kVA | 40 kVA |
Parâmetros do sistema | |||||
Relação entre o fator de potência de saída cosφ e a carga | |||||
0,5~0,8 carga indutiva | 100% | ||||
0,8~1,0 carga indutiva | 100~80% | ||||
1.0 carga linear | 80% | ||||
Carga capacitiva de 0,8 a 1,0 | 80% | ||||
0,5~0,8 carga capacitiva | 70% | ||||
Carga do computador | 80% | ||||
Eficiência geral (modo normal) Carga 100% |
92% | ||||
50% de carga | 90% | ||||
Eficiência geral (modelo econômico): 100% de carga |
98% | ||||
Corrente de fuga máxima (mA) | 100 | ||||
Modo econômico de espera | Função padrão | ||||
Tempo médio entre falhas (MTBF): | 200.000 horas | ||||
Porta de monitoramento de computador | Configuração padrão RS232, RS485 / MODBUS | ||||
Temperatura de operação | -10° ~ 50 °C | ||||
Umidade relativa máxima | 95% (sem condensação) | ||||
Resfriamento | Ventilação forçada (a velocidade do ventilador varia com a carga e a temperatura) | ||||
Altitude máxima | Potência nominal a 1000m (aumento de 100m e diminuição de -1%), máximo 4000m | ||||
Ruído (dB) | 52 ~ 58 | ||||
Classe de proteção (EN 60529) | IP55 | ||||
Método de linha de entrada e saída | Parte inferior/traseira | ||||
Padrão de segurança | \Regulamentações de segurança: GB4943, EN 50091-1; EMC: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 | ||||
Parâmetros físicos | |||||
Largura (mm) L | 900 | 1060 | |||
Profundidade * Altura (mm) | 1200*1950 | 1295*1950 | |||
Peso (Kg)（Bateria não incluída） | 273 | 299 | 311 | 454 | 602 |
Entrada do retificador | |||||
Tensão nominal | 208VAC trifásico trifásico de três fios | ||||
Faixa de tensão | ± 10% （± 20% ajustável） | ||||
Frequência nominal | Identificação automática de 50/60 Hz | ||||
Faixa de frequência | 45 ~ 65 | ||||
Função de partida suave de potência de entrada | Sim, 0-100%, 10-300 segundos configuráveis | ||||
Fator de potência de entrada cosφ | Até 0,99 (com filtro harmônico) | ||||
Componente harmônico de corrente de entrada (THDI) | Mínimo<5% (com filtro harmônico) | ||||
Corrente máxima de entrada [A] | 33 | 49 | 66 | 99 | 133 |
Saída do retificador | |||||
Tensão de manutenção (20°C) | Tipo de bateria 1 e 2: V = (2,266 * el.) Vdc | ||||
Tipo de bateria 3: V = (2,21 * el.) Vdc | |||||
Tipo de bateria 0: O valor da tensão está entre os tipos 1 e 2, e a faixa de ajuste do valor da tensão V = (2,09 ~ 2,4) * el. [Vdc] | |||||
Tensão de carga (20°C) | Tipo de bateria 1 e 2: V(%Recarregamento<95%) = (2,32 * el.) Vcc | ||||
Tipo de bateria 3: V(%Recarregamento<95%) = (2,4 * el.) Vcc | |||||
Tipo de bateria 0: O valor da tensão está entre os tipos 1 e 2, e a faixa de ajuste do valor da tensão V = (2,09 ~ 2,4) * el. [Vdc] | |||||
Tensão máxima de carga | (2,32 * el.) Vcc | ||||
Precisão de estabilização da tensão de saída do carregador | 1% | ||||
Componente de tensão de ondulação CC | ≤1% | ||||
Bateria | |||||
Número de unidades (tensão nominal) | 16 unidades (192 VCC) | ||||
Configuração de corrente de carga | 0,1A x C10 | ||||
Tensão de terminação de descarga da bateria | Bateria 1, 2 e 3: Corrente de descarga sem carga, Vmin=(1,81 * el.) [Vdc] | ||||
Bateria 1, 2 e 3: corrente de saída = Capacidade Ah, Vmin = (1,65 * el.) [Vdc] | |||||
Bateria 1, 2 e 3: corrente de saída > Capacidade Ah, Vmin = (1,60 * el.) [Vdc] | |||||
Tipo de bateria 0: Valores padrão de fábrica, Vmin=(1,67 * el.) [Vdc] Faixa de ajuste Vmin =(1,57~1,88)*el. [Vdc] | |||||
Saída do inversor trifásico | |||||
Capacidade nominal [KVA] | 10 | 15 | 20 | 30 | 40 |
Potência nominal [KW] | 8 | 12 | 16 | 24 | 32 |
Tensão nominal [V] | 208VAC trifásico de quatro fios | ||||
Corrente nominal [A] | 22 | 33 | 44 | 66 | 88 |
Configuração de tensão de fase | 112~ 135 V (painel de controle) | ||||
Fator de pico (Ipico/Irms) | 3:1 | ||||
Forma de onda | Onda senoidal | ||||
Deslocamento de fase de tensão (graus) Carga 100% balanceada | ± 1' | ||||
Deslocamento de fase de tensão (graus) 100% de carga desbalanceada |
± 2' | ||||
Diferença de tensão de fase Carga 100% balanceada |
± 1% | ||||
Diferença de tensão de fase 100% de carga desbalanceada |
± 3% | ||||
Conteúdo harmônico total (THDv) Carga 100% linear |
<2% | ||||
Conteúdo harmônico total (THDv) Carga 100% não linear |
<5% | ||||
Estabilidade de tensão constante | ± 1% | ||||
Resposta de tensão transitória | ± 5% em 10 ms | ||||
Frequência nominal | o mesmo que a entrada | ||||
Estabilidade de frequência | ± 0,5% quando assíncrono; Durante a sincronização, ± 2% (pode ser definido para ± 1-5%, operado pelo painel) | ||||
Sobrecarga | 600' / 10' / 1' （110/125/150% Corrente nominal） | ||||
Curto-circuito por 0,1 segundos | 2 vezes de entrada | ||||
Eficiência do inversor (carga de 100%) | 90% | ||||
Entrada de bypass trifásico | |||||
Capacidade nominal [KVA] | 10 | 15 | 20 | 30 | 40 |
Tensão nominal [V] | 208VAC trifásico de quatro fios | ||||
Faixa de tensão de entrada | ±15% (pode ser ajustado no painel de controle para ± 10%, ± 20%) | ||||
Frequência nominal [Hz] | 50 / 60 | ||||
Faixa de tensão | ±2 %（Pode ser ajustado no painel de controle para ± 5 %） | ||||
“STAND-BY ON” （Tempo de comutação do bypass para o inversor no modo econômico) |
2~5ms | ||||
Tempo de comutação do inversor/bypass | <1 ms | ||||
Capacidade de sobrecarga | 10'/1'/18”（150/175/200% Corrente nominal） | ||||
Configuração padrão | Proteção de corrente de alimentação | ||||
