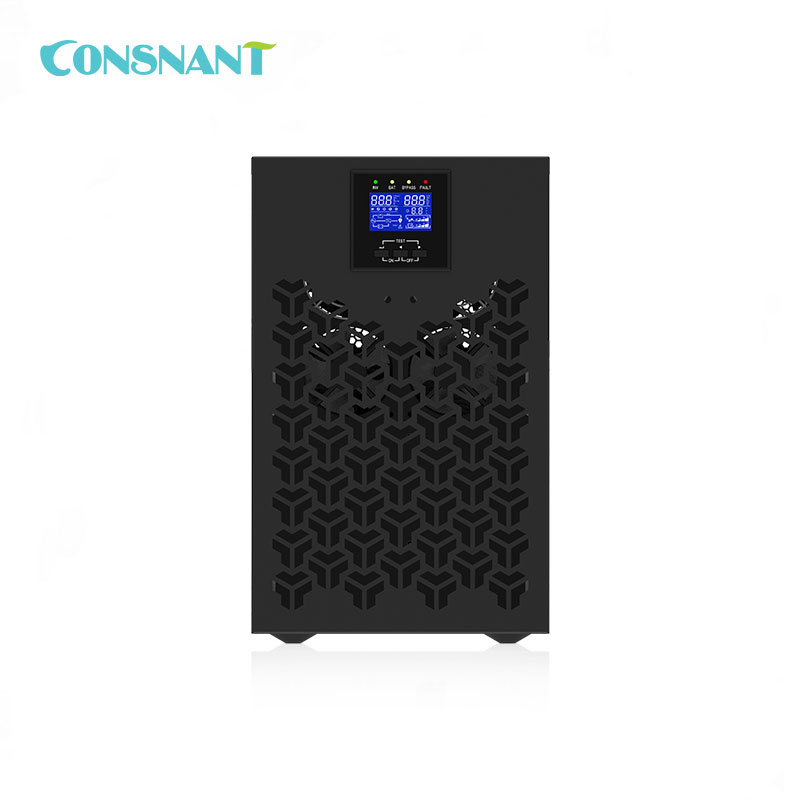

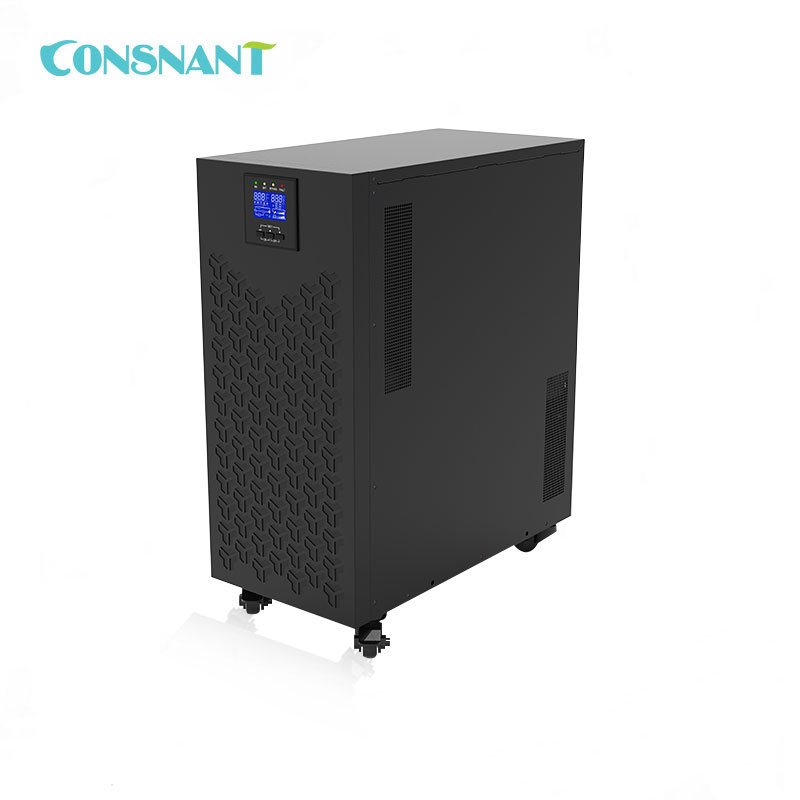

Torre UPS Online de Alta Frequência 10 - 20KVA

Torre UPS Online de Alta Frequência 10 - 20KVA

Número do modelo: CNH310 10 - 20KVA

Capacidade nominal: 10– 20KVA

Tensão Nominal: 220VAC

Faixa máxima de tensão de entrada: 90 – 300VAC

Frequência nominal: 50/60HZ



Campo de aplicação:

  • Centro de dados
  • telecomunicações
  • Redes Locais
  • Servidores
  • item número :

    CNH310 10 - 20KVA
  • Ordem (MOQ) :

    1 pcs
  • Pagamento :

    T/T
  • Origem do produto :

    China
  • Cor :

    Black
  • Porto de embarque :

    Shenzhen
  • Tempo de espera :

    3 weeks
  • Peso :

    17-90.1 Kg

Torre UPS Online de Alta Frequência 10 - 20KVA

Descrição

Folha de Dados UPS Online de Alta Frequência de Torre 10-20KVA:


Recurso:

1. Tempo de transferência zero

Verdadeiro UPS online de dupla conversão, fornece a proteção mais abrangente de equipamentos de missão crítica contra problemas de qualidade de energia de ampla gama.

2. Baseado em controle digital DSP

O controle digital avançado de base DSP traz alto desempenho de alto fator de potência de entrada, baixa distorção, fornece a carga com fonte de alimentação AC de onda senoidal perfeita.

3. Faixa de alimentação de entrada ultra ampla

Fortemente compatível com ultra com ambiente elétrico, fique bem com rede elétrica de alcance ultra amplo de 90V ~ 300V, 40~70Hz, reduza drasticamente a descarga da bateria, prolongue a vida útil da bateria.

4. Melhor capacidade de carregamento

Fator de potência de saída de até 0,9, 50/60 Hz Adaptação automática, tensão selecionável, combina perfeitamente com todos os tipos de aplicação.

5. Compatível com grupo gerador

Capaz de trabalhar com uma ampla gama de geradores, isolar a flutuação e o ruído do gerador, fornecer uma fonte de alimentação estável e limpa ao equipamento do usuário.

6. Alto fator de potência de entrada

Graças à tecnologia PFC controlada digitalmente, fator de potência de entrada > 0,99, evita efetivamente a poluição de energia, economiza gastos com energia para o cliente.

7. Projeto confiável

Feito com forte base de fibra de vidro (FR4) PCB de lado duplo, empresa com componente de grande extensão, melhora muito a confiabilidade em ambientes hostis, ventilação bem projetada e revestimento conformal, evita o acúmulo de poeira, melhora a resistência à corrosão.

8. Aberto à personalização

Com base em controlador poderoso e arquitetura aberta, o produto pode ser personalizado para atender à necessidade de integração de sistema automático ou sistema supervisório inteligente.

Parâmetros técnicos:


Modelo CNH310 10K CNH310 10KS CNH310 15K 3C15KS CNH310 20K CNH310 20KS
Capacidade VA/W 10kVA/9kW 15kVA/13,5kW 20kVA/18kW
Topologia UPS on-line de dupla conversão
Estágio Entrada monofásica Saída monofásica OU
AC
Entrada principal
Fiação Fase monofásica L/N+PE OU
3 Fases (L1,L2,L3,N)/N+PE
Tensão nominal 208/220/230/240VAC
Alcance de voltagem Linha Neutra 90~300VAC
Linha-Linha 150~500VAC
Alcance de frequência 40Hz-70Hz
Fator de potência de entrada ≥0,99
Saída CA Fiação L/N+PE
Tensão nominal de saída 208/220/230/240VAC
Regulação de tensão ±1%
Frequência de saída 50/60±4Hz(Modo de Sincronização) / 50/60Hz±0,1%(Execução Livre)
forma de onda Onda senoidal pura
Distorção <2% (carga linear)
(THDV%) <7% (carga não linear)
Capacidade de sobrecarga 10 min a 105% ~ 125% de carga nominal
60 segundos a 125% ~ 150% Carga nominal
0,5seg.@>150%carga nominal
Eficiência Modo CA/CA >94%
Modo CC/CA >92%
Bateria
&
Cobrar
Tensão nominal da bateria 192VCC Bateria Externa 192/240VDC 192VCC Bateria Externa 192/240VDC 192VCC Bateria Externa 192/240VDC
12Vx16pçs 12Vx32pçs 12Vx32pçs
Capacidade de carga 12V/7AH Bateria Externa Depende 12V/7AH Bateria Externa Depende 12V/7AH Bateria Externa Depende
Tempo de backup >6 minutos >8 minutos >6 minutos
@meia carga @meia carga @meia carga
Corrente de carga Modelo de tempo de backup longo: 4A
Físico Estilo do Chassi Torre
Dimensão da torre 3C10kS: 190(L)X340(A)x535(P)mm
3C10k: 190(L)X456(A)x534(P)mm
3C15/20kS: 238(L)X528(A)x540(P)mm
3C15/20k: 300(L)X700(A)x698(P)mm
Peso (kg) 47,8kg 17,0kg 89,6kg 25,6kg 90,1kg 26,1kg
IHM TELA DE LCD Tensão da rede elétrica de entrada, frequência, nível de carga, modo de operação, status de integridade
Padrões
Interface de comunicação
1. PORTA RS232
2. Porta Ethernet: Suporta monitoramento remoto do UPS via aplicativo Smart Phone, página da Web, software de monitor de PC, desligamento do servidor / NAS
Cartão de Extensão Opcional 3. Cartão MODBUS,
4. Cartão USB
5. Cartão de Relé (Necessita montagem de acordo com a solicitação do pedido antes do envio
Ambiente operacional
Resistência
Faixa de temperatura -10~50oC
Humidade relativa 0-98% (sem condensação)
Ruído Acústico <60dB a 1 metro

Observação:

① A tensão nominal da bateria está aberta para personalização

② A dimensão pode variar para moldura diferente

③ A configuração do soquete e terminal no painel traseiro pode ser diferente para países ou regiões de acordo com o pedido

④ Mais personalização de parâmetros, entre em contato com o representante de vendas





Technical Parameters:

Model CNH310 10K CNH310 10KS CNH310 15K  3C15KS CNH310 20K CNH310 20KS
Capacity VA/W 10kVA/9kW(Optional 10KW) 15kVA/13.5kW(Optional 15KW) 20kVA/18kW(Optional 10KW)
Topology Double Conversion Online UPS
Phase Single Phase Input Single Phase Output  OR
AC
Mains Input
Wiring Single Phase L/N+PE   OR
3 Phases (L1,L2,L3,N)/N+PE
Rated Voltage 208/220/230/240VAC
Voltage Range Line-Neutral  90~300VAC
Line-Line 150~500VAC
Frequency Range 40Hz-70Hz
Input Power Factor ≥0.99
AC Output Wiring L/N+PE
Rated Output Voltage 208/220/230/240VAC
Voltage Regulation ±1%
Output Frequency 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run)
Waveform Pure Sine Wave
Distortion <2%(Linear Load)
(THDV%) <7%(None-Linear Load)
Over load capability 10Min@105%~125%Rated Load
60Sec.@125%~150%Rated Load
0.5Sec.@>150%Rated Load
Efficiency AC/AC Mode >94%
DC/AC Mode >92%
Battery
&
Charge
Rated Battery Voltage 192VDC 192/240VDC External Battery 192VDC 192/240VDC External Battery 192VDC 192/240VDC External Battery
12Vx16pcs 12Vx32pcs 12Vx32pcs
Battery Capacity 12V/7AH External Battery Depends 12V/7AH External Battery Depends 12V/7AH External Battery Depends
Backup Time >6mins >8mins >6mins
@half Load @half Load @half Load
Charging Current Long Backup Time Model :4A
Physical Chassis Style  Tower
Tower Dimension  3C10kS: 190(W)X340(H)x535(D)mm
3C10k: 190(W)X456(H)x534(D)mm
3C15/20kS: 238(W)X528(H)x540(D)mm
3C15/20k: 300(W)X700(H)x698(D)mm
Weight (kg) 47.8kg 17.0kg 89.6kg 25.6kg 90.1kg 26.1kg
HMI LCD DISPLAY Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status
Standards
Communication Interface
1.  RS232 PORT
2. Ethernet Port:  Support remote monitor the UPS via Smart Phone APP, Web page,  PC Monitor Software , Support Server / NAS shutdown
Optional Extension Card 3.  MODBUS Card,
4. USB Card
5. Relay Card (Needs assembly according to order request before shipping
Operating Environment
Endurance
Temperature range -10~50oC
Relative Humidity 0-98%(Non-condensing)
Acoustics Noise <60dB @ 1 meters

Note:

① Battery rated voltage is open to customization

② Dimension might vary for different bezel

③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order

④ More parameter customization,please contact sales representative
