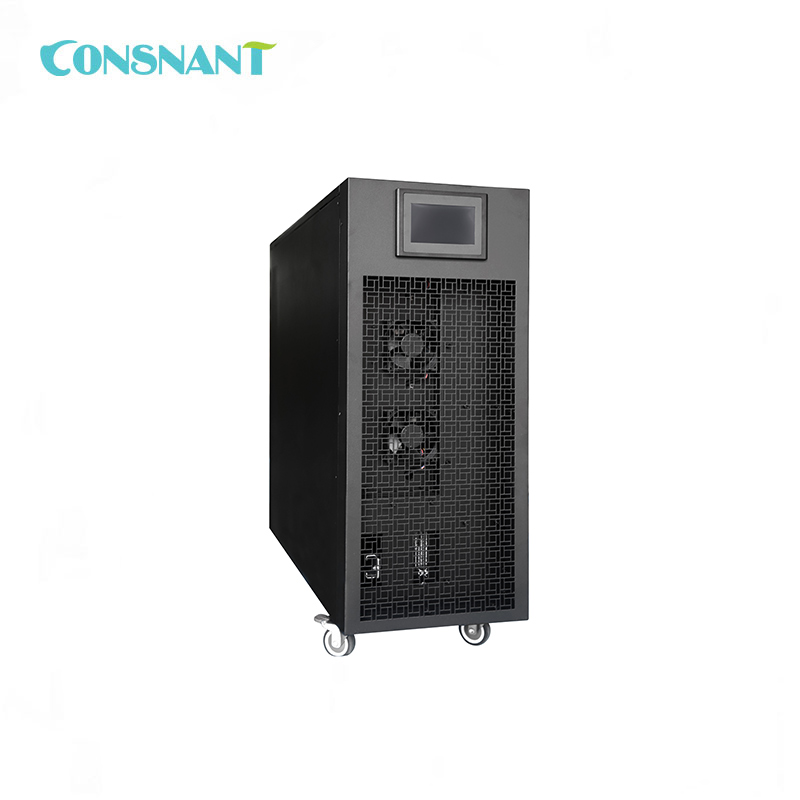

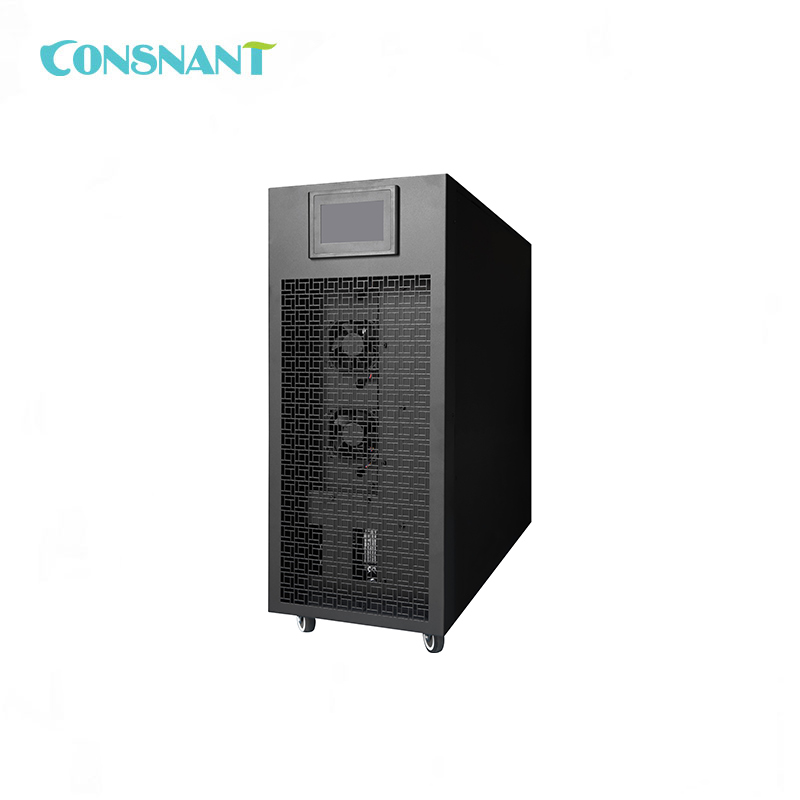

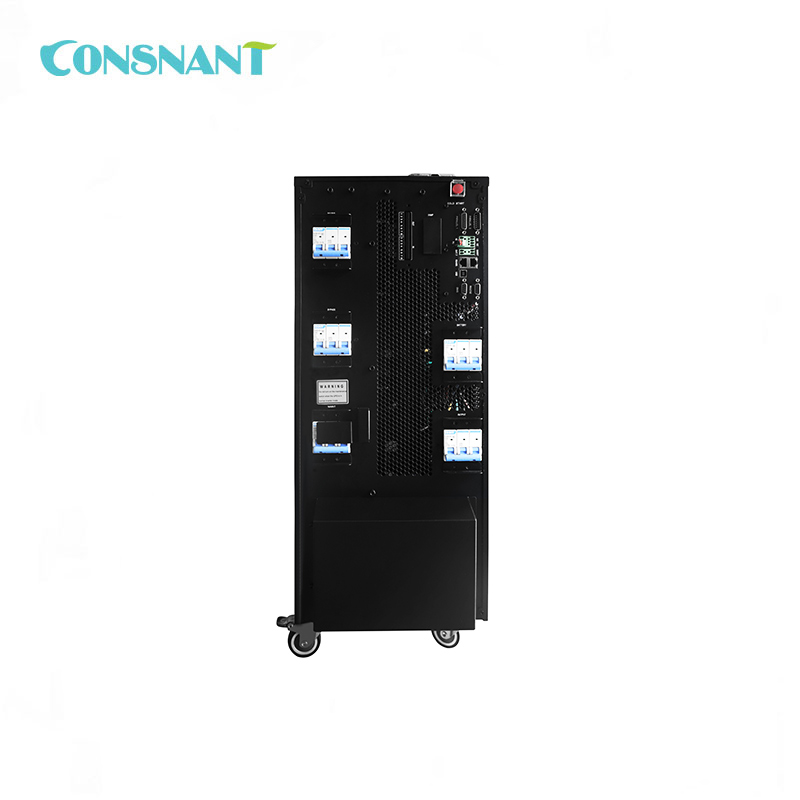

3P/3P 400V UPS on-line de alta frequência 10-20K
Número do modelo: CNH330 10 - 20KVA
Capacidade nominal: 10–20KW
Tensão nominal: 380/400/415 VCA
Faixa de tensão de entrada: 110 – 300 VCA
Frequência nominal: 50/60 Hz
item número :
CNH330 10 - 20KVAOrdem (MOQ) :
1 pcsPagamento :
T/TOrigem do produto :
ChinaCor :
BlackPorto de embarque :
ShenzhenTempo de espera :
1 weekPeso :
28-141 Kg3P/3P UPS on-line de alta frequência 400V 10-20K
Recurso:
● A tecnologia DSP garante alta confiabilidade
Chips duplos DSP e MCU para garantir a confiabilidade do produto.
● Fator de potência de saída 1
Para aplicações críticas, este UPS on-line trifásico com fator de potência de saída 1,0 garante maior eficiência e desempenho avançado.
● Adaptando os mais recentes diodos de carboneto de silício para aumentar a eficiência do sistema
Através da adaptação dos mais recentes diodos de carboneto de silício, independentemente de estar no modo CA e no modo bateria, a eficiência é superior a 96%.
● Entradas Duplas
A série CNH330 também está disponível para entradas duplas opcionais para suportar várias entradas para ter flexibilidade na configuração do sistema.
● Carregador muito potente para reduzir o tempo de recarga
A adaptação da classificação do carregador equivale a 30% da capacidade do UPS em modelos de 10/20Kva. A classificação do carregador também é de 20% da capacidade do UPS para modelos de 30Kva e superiores.
● Corrente de carga ajustável
Os usuários podem ajustar a corrente de carga por meio da configuração do LCD com base em várias configurações da bateria.
● Paralelo até 6 unidades com bateria comum
Suporta no máximo 6 unidades em paralelo com bateria comum para o sistema paralelo.
● Visor LCD colorido de 5" sensível ao toque
Visor LCD colorido de 5" integrado com 500 registros de eventos/dados.
● Cartão de contato seco de relé programável opcional
Definição configurável de 4 portas de contato seco através de software para diversas aplicações.
● Aviso por voz/aviso de código de erro
Incorporou o alto-falante para ter voz humana para o aviso/ aviso de códigos de erro em vez de bipes tradicionais.
● Alta capacidade de sobrecarga
Suportando capacidade de sobrecarga de 110% por 60 min e até 1 min condição de sobrecarga com 150% de carga.
● Design de bateria ajustável
O número de baterias conectadas pode ser ajustado de forma flexível com base em diferentes demandas de energia.
● O recurso de senha dinâmica otimiza o desempenho do serviço
Esta senha dinâmica é gerada automaticamente a partir do nosso ferramenta utilitária exclusiva. Cada vez que for necessário alterar configurações relacionadas ao serviço, esta ferramenta utilitária geraria um senha exclusiva com base no tempo. Ele protege o UPS contra ataques inesperados operação devido a configurações não autorizadas.
● Função de entrada elétrica
O CNH330 foi projetado para ter alimentação flexível por meio de passagem de ajustar o tempo de entrada de energia. Esta configuração otimizará dimensionamento do gerador e reduzir o impacto na fonte CA, tendo período de tempo de entrada diferente para diferentes sistemas UPS em paralelo quando a rede CA é recuperada.
Parâmetros técnicos:
|
MODELO |
10K(P)/10K(G) |
15K(P)/15K(G) |
20K(P)/20K(G) |
|
|
CAPACIDADE* |
10KVA / 10KW |
15 kVA / 15 kW |
20 kVA / 20 kW |
|
|
ENTRADA |
||||
|
Faixa de tensão |
Perda de linha baixa |
110 VAC(Ph-N) ± 3% a 50% de carga; 176 VAC(Ph-N) ± 3% a 100% de carga |
||
|
Retorno da linha baixa |
Baixa Tensão de Perda de Linha + 10 V |
|||
|
Perda de linha alta |
300 VAC(LN) ± 3% a 50% de carga; 276 VAC(LN) ± 3% a 100% de carga |
|||
|
Retorno do High Line |
Alta Perda de Tensão de Linha - 10 V |
|||
|
Faixa de frequência |
Sistema de 46Hz ~ 54Hz @ 50Hz Sistema de 56Hz ~ 64Hz @ 60Hz |
|||
|
Fase |
Trifásico com Neutro |
|||
|
Fator de potência |
≧ 0,99 a 100% de carga |
|||
|
SAÍDA |
||||
|
Fase |
Trifásico com Neutro |
|||
|
Tensão de saída |
360/380/400/415 VCA (Ph-Ph) |
|||
|
208*/220/230/240VAC (Ph-N) |
||||
|
Regulação de tensão CA |
± 1% |
|||
|
Faixa de frequência (Faixa sincronizada) |
Sistema de 46Hz ~ 54Hz @ 50Hz; Sistema de 56Hz ~ 64Hz @ 60Hz |
|||
|
Faixa de frequência (modo de bateria) |
50 Hz ± 0,1 Hz ou 60 Hz ± 0,1 Hz |
|||
|
Sobrecarga |
Modo CA |
100%~110%: 60 min; 110%~125%: 10 min; 125%~150%: 1 min;>150%: imediatamente |
||
|
Modo de bateria |
100%~110%: 60 min; 110%~125%: 10 min; 125%~150%: 1 min;>150%: imediatamente |
|||
|
Índice de crista atual |
3:1 máx. |
|||
|
Distorção Harmônica |
≦ 2% a 100% de carga linear; ≦ 5% a 100% de carga não linear |
|||
|
Tempo de transferência |
Bateria de linha |
0 ms |
||
|
Bypass do inversor |
0 ms (Quando o bloqueio de fase falha, |
|||
|
Inversor ECO |
<10 ms |
|||
|
EFICIÊNCIA |
||||
|
Modo CA |
95,5% |
|||
|
Modo de bateria |
94,5% |
|||
|
BATERIA |
||||
|
Modelo Padrão |
Tipo |
12 V / 9 Ah |
12 V / 9 Ah |
|
|
Números |
(10+10) peças |
(16+16) peças |
||
|
Tempo de recarga |
9 horas de recuperação para 90% da capacidade |
|||
|
Corrente de carga (máx.) |
2,0 A ± 10% (Recomendado) 1,0~12,0A (Ajustável) |
|||
|
Tensão de carga |
+/-136,5 VCC ± 1% |
+/-218 VCC ± 1% |
||
|
Modelo de longo prazo |
Tipo |
Dependendo das aplicações |
||
|
Números |
20 |
32 ~ 40 (ajustável) |
||
|
Corrente de carga (máx.) |
1,0~12,0A ±10% (Ajustável) |
|||
|
Tensão de carga |
+/-136,5 VCC ± 1% |
+/- 13,65 VCC * N ± 1% (N = 16~20) |
||
|
FÍSICO |
||||
|
Modelo Padrão |
Dimensão, P x L x A (mm) |
630 x 250 x 826 |
||
|
Peso líquido (kgs) |
124/126 |
139/141 |
||
|
Modelo de longo prazo |
Dimensão, C x L x A (mm) |
630 x 250 x 826 |
||
|
Peso líquido (kgs) |
28/30 |
43/45 |
||
|
AMBIENTE |
||||
|
Temperatura de operação |
0 ~ 40°C (a vida útil da bateria diminuirá quando > 25°C) |
|||
|
Umidade de operação |
<95% e sem condensação |
|||
|
Operação Altitude** |
<1000m** |
|||
|
Nível de ruído acústico |
Menos de 55dB a 1 metro |
Menos de 58dB a 1 metro |
||
|
GERENCIAMENTO |
||||
|
RS-232 ou USB inteligente |
Suporta Windows® 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix e MAC |
|||
|
SNMP opcional |
Gerenciamento de energia do gerenciador SNMP e navegador da web |
|||
*Reduzir a capacidade para 90% quando a tensão de saída é ajustada para 208 VCA.
**Se o UPS for instalado ou usado em um local onde a altitude seja superior a 1000m, a potência de saída deverá ser reduzida 1% por 100m.
***As especificações do produto estão sujeitas a alterações sem aviso prévio.
