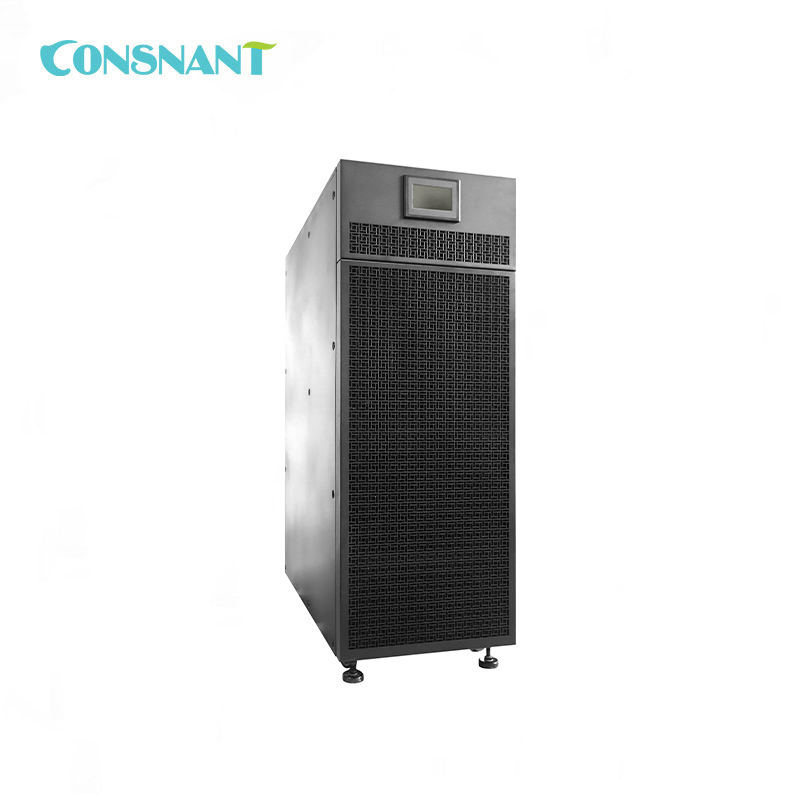

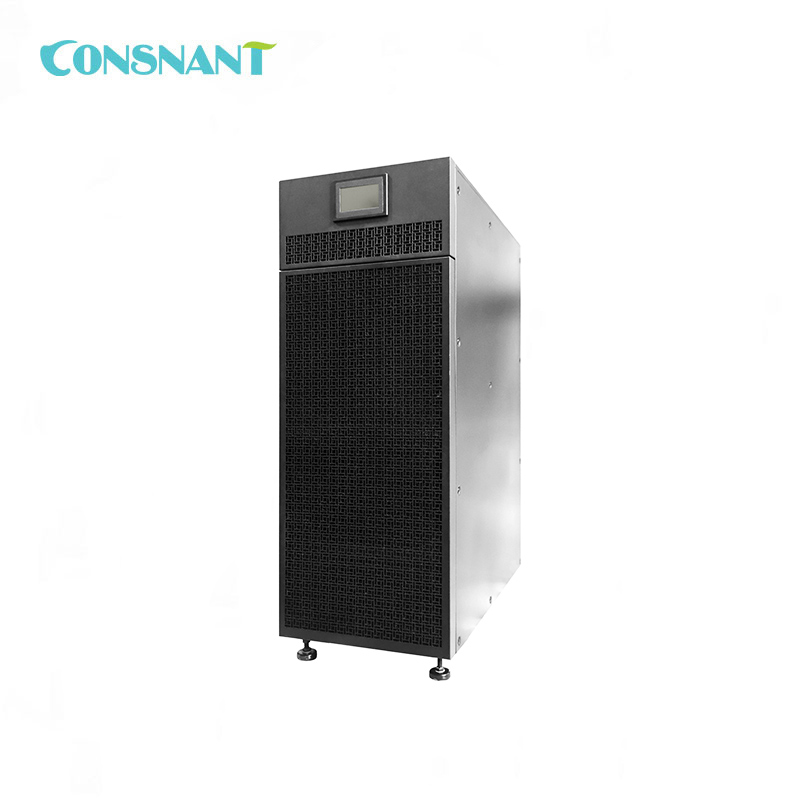

3P/3P 400V UPS on-line de alta frequência 30-60K
Número do modelo: CNH330 30 - 60KVA
Capacidade nominal: 30-60KW
Tensão nominal: 380/400/415 VCA
Faixa de tensão de entrada: 110 – 300 VCA
Frequência nominal: 50/60Hz
item número :
CNH330 30 - 60KVAOrdem (MOQ) :
1 pcsPagamento :
T/TOrigem do produto :
ChinaCor :
BlackPorto de embarque :
ShenzhenTempo de espera :
1 weekPeso :
55-229Kg3P/3P 400V UPS on-line de alta frequência 30-60K
Recurso:
● A tecnologia DSP garante alta confiabilidade
Chips duplos DSP e MCU para garantir a confiabilidade do produto.
● Fator de potência de saída 1
Para aplicações críticas, este UPS on-line trifásico com fator de potência de saída 1,0 garante maior eficiência e desempenho avançado.
● Adaptando os mais recentes diodos de carboneto de silício para aumentar a eficiência do sistema
Através da adaptação dos mais recentes diodos de carboneto de silício, independentemente de estar no modo CA e no modo bateria, a eficiência é superior a 96%.
● Entradas Duplas
A série CNH330 também está disponível para entradas duplas opcionais para suportar várias entradas para ter flexibilidade na configuração do sistema.
● Carregador muito potente para reduzir o tempo de recarga
A adaptação da classificação do carregador equivale a 30% da capacidade do UPS em modelos de 10/20Kva. A classificação do carregador também é de 20% da capacidade do UPS para modelos de 30Kva e superiores.
● Corrente de carga ajustável
Os usuários podem ajustar a corrente de carga por meio da configuração do LCD com base em várias configurações da bateria.
● Paralelo até 6 unidades com bateria comum
Suporta no máximo 6 unidades em paralelo com bateria comum para o sistema paralelo.
● Visor LCD colorido de 5" sensível ao toque
Visor LCD colorido de 5" integrado com 500 registros de eventos/dados.
● Cartão de contato seco de relé programável opcional
Definição configurável de 4 portas de contato seco através de software para diversas aplicações.
● Aviso por voz/aviso de código de erro
Incorporou o alto-falante para ter voz humana para o aviso/ aviso de códigos de erro em vez de bipes tradicionais.
● Alta capacidade de sobrecarga
Suportando capacidade de sobrecarga de 110% por 60 min e até 1 min condição de sobrecarga com 150% de carga.
● Design de bateria ajustável
O número de baterias conectadas pode ser ajustado de forma flexível com base em diferentes demandas de energia.
● O recurso de senha dinâmica otimiza o desempenho do serviço
Esta senha dinâmica é gerada automaticamente a partir do nosso ferramenta utilitária exclusiva. Cada vez que for necessário alterar configurações relacionadas ao serviço, esta ferramenta utilitária geraria um senha exclusiva com base no tempo. Ele protege o UPS contra ataques inesperados operação devido a configurações não autorizadas.
● Função de entrada elétrica
O CNH330 foi projetado para ter alimentação flexível por meio de passagem de ajustar o tempo de entrada de energia. Esta configuração otimizará dimensionamento do gerador e reduzir o impacto na fonte CA, tendo período de tempo de entrada diferente para diferentes sistemas UPS em paralelo quando a rede CA é recuperada.
Parâmetros técnicos:
MODELO | 30 mil | 40 mil | 50 mil | 60 mil | |
CAPACIDADE* | 30 kVA/30 kW | 40KVA/ 40KW | 50 kVA/50 kW | 60 kVA/60 kW | |
ENTRADA | |||||
Faixa de tensão | Perda de linha baixa | 110 VAC(Ph-N) ± 3% a 50% de carga; 176 VAC(Ph-N) ± 3% a 100% de carga | |||
Retorno da linha baixa | Baixa Tensão de Perda de Linha + 10 V | ||||
Perda de linha alta | 300 VAC(LN) ± 3% a 50% de carga; 276 VAC(LN) ± 3% a 100% de carga | ||||
Retorno do High Line | Alta Perda de Tensão de Linha - 10 V | ||||
Faixa de frequência | Sistema de 46 Hz ~ 54 Hz @ 50 Hz; sistema de 56 Hz ~ 64 Hz @ 60 Hz | ||||
Fase | Trifásico com Neutro | ||||
Fator de potência | ≥ 0,99 a 100% de carga | ||||
SAÍDA | |||||
Fase | Trifásico com Neutro | ||||
Tensão de saída | 360*/380/400/415 VCA (Ph-Ph) | ||||
208*/220/230/240VAC (Ph-N) | |||||
Regulação de tensão CA | ± 1% | ||||
Faixa de frequência (Faixa sincronizada) | Sistema de 46 Hz ~ 54 Hz @ 50 Hz; sistema de 56 Hz ~ 64 Hz @ 60 Hz | ||||
Faixa de frequência (modo de bateria) | 50/60 Hz ± 1% | ||||
Sobrecarga | Modo CA | 100%~110%: 60 minutos; 111%~125%: 10 minutos; 126%~150%: 1min; >150%: 400ms | |||
Modo de bateria | 100%~110%: 60 minutos; 111%~125%: 10 minutos; 126%~150%: 1min; >150%: 400ms | ||||
Índice de crista atual | 3:1 máx. | ||||
Distorção Harmônica | ≦ 1% a 100% de carga linear; ≦ 3% a 100% de carga não linear | ||||
Tempo de transferência | Bateria de linha | 0 ms | |||
Bypass do inversor | 0 ms (Quando o bloqueio de fase falha, | ||||
Inversor ECO | <10 ms | ||||
EFICIÊNCIA | |||||
Modo CA | 95,5% | ||||
Modo ECO | 98,5% | ||||
Modo de bateria | 94,5% | ||||
BATERIA | |||||
Modelo Padrão | Tipo | 12V/7Ah | 12V/9Ah | N / D | |
Números | (16+16) x 2 | ||||
Corrente de carga (máx.) | 2A | ||||
Tensão de carga | +/- 13,65 VCC * N ± 1% (N = 16~20) | ||||
Modelo de longo prazo | Tipo | Dependendo das aplicações | |||
Números | 32 ~ 40 (ajustável) | ||||
Corrente de carga (máx.) | 1~12A (ajustável) | 1~18A (ajustável) | |||
Tensão de carga | +/- 13,65 VCC * N ± 1% (N = 16~20) | ||||
FÍSICO | |||||
Modelo Padrão | Dimensão, P x L x A mm | 815 x 300 x 1000 | NA | ||
Peso líquido (kgs) | 207 | 229 | NA | ||
Modelo de longo prazo | Dimensão, P x L x A mm | 815 x 300 x 1000 mm | 974 x 600 x 1600 mm | ||
Peso líquido (kgs) | 55 | 58 | 83 | 87 | |
AMBIENTE | |||||
Temperatura de operação | 0 ~ 40°C (a vida útil da bateria será reduzida quando > 25°C) | ||||
Umidade de operação | <95% e sem condensação | ||||
Operação Altitude** | <1500m** | ||||
Proteção | IP20 | ||||
Nível de ruído acústico | Menos de 65dB a 1 metro | Menos de 70dB a 1 metro | Menos de 75dB a 1 metro | ||
GERENCIAMENTO | |||||
RS-232 ou USB inteligente | Suporta Windows® 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix e MAC | ||||
SNMP opcional | Gerenciamento de energia do gerenciador SNMP e navegador da web |
* Reduzir a capacidade para 90% quando a tensão de saída é ajustada para 3 x 360 VCA.
**Se o UPS estiver instalado ou em uso in a lugar onde o altitude is acima que 1000m, o saída poder deve be desclassificado 1% por 100m.
***As especificações do produto estão sujeitas a alterações sem aviso prévio.tice.
