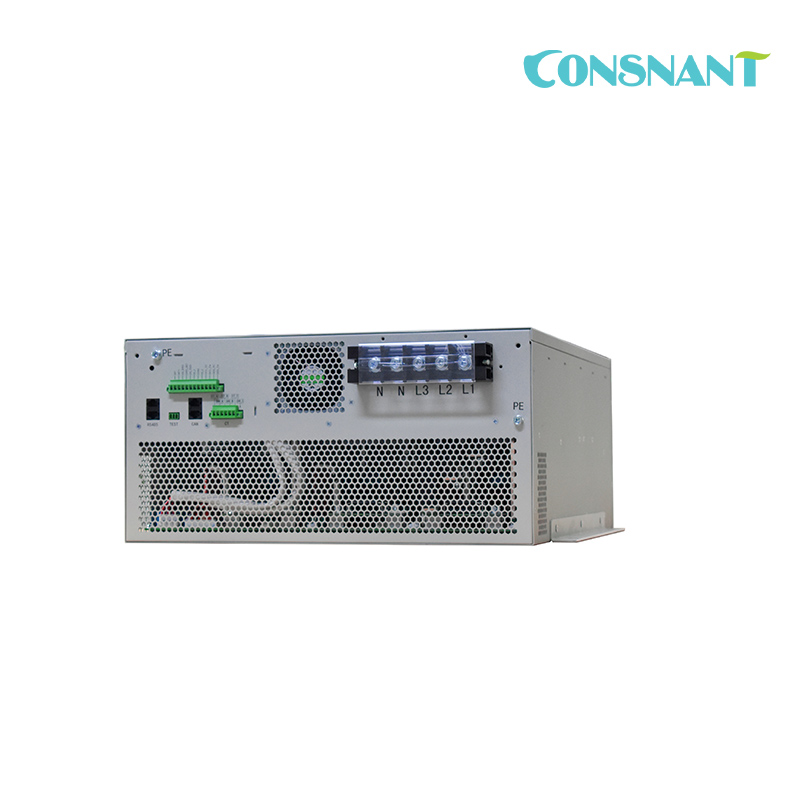

Filtro de energia ativa de montagem em parede (APF) 50A – 200A

Suporte de parede Filtro de energia ativa (APF) 50A – 200A

Número do modelo: APF 3P3W 50A – 200A, APF 3P4W 50A – 200A
Capacidade nominal: 50 A – 200A
Tensão nominal: 220VAC, 400VAC, 690VAC
Frequência nominal: 50HZ/60HZ
Método de instalação: suporte, montagem na parede e montagem em rack

Campo de aplicação:

Trânsito ferroviário, indústria petroquímica, petróleo offshore, fabricação de automóveis, indústria pesada de máquinas, tratamento de esgoto, fundição de mineração, engenharia municipal, bancos de telecomunicações, hospitais, edifícios inteligentes, centros de conferência, centros de diversão, cimento, eletrônicos, papel, borracha, semicondutores, aço usinas, fundição de metais não ferrosos, eletrificação, etc.

  • item número :

    APF 3P3W 50A – 200A, APF 3P4W 50A – 200A
  • Ordem (MOQ) :

    10 pcs
  • Pagamento :

    T/T
  • Origem do produto :

    China
  • Cor :

    7035 grey (customization acceptable)
  • Porto de embarque :

    Shenzhen
  • Tempo de espera :

    3-5 days
  • Peso :

    40-65 Kg

Suporte de parede Filtro de energia ativa (APF) 50A – 200A

Descrição

APF (Active Power Filter) é um novo dispositivo de filtragem harmônica eletrônica de potência baseado no inversor de fonte de tensão que gera dinamicamente corrente harmônica reversa por meio da detecção em tempo real de formas de onda de corrente de carga para obter harmônicos filtrados (offset), sistema dinâmico de compensação de energia reativa, flutuações de tensão , supressão de ressonância, melhoria do fator de potência e outras funções.

O módulo APF gera o sinal PWM dos IGBTs internos através do cálculo do DSP. Possui função de proteção completa e desempenho estável. As características de saída do sistema não são afetadas, sem perigo de amplificação harmônica, resposta rápida, ampla faixa de filtro, alta eficiência de filtragem, tamanho pequeno e peso leve. Tornou-se um meio importante de supressão harmônica e compensação de potência reativa.



Princípios de funcionamento:

1. O transformador de corrente externo (CT) pode detectar a corrente de carga em tempo real.

2. O DSP interno calcula e analisa o conteúdo de potência reativa do sistema.

3. Controle PWM para enviar sinal ao IGBT para gerar corrente de compensação de energia reativa para energia compensação de fator.

Aplicação típica:

• APF de Edifícios Comerciais (produtos trifásicos de quatro fios)

• LoadAPF de grande capacidade do tipo industrial (produtos trifásicos de três fios)

• Sala IDC de Telecomunicações

• Sistemas UPS

• Sistema Central de Ar Condicionado

• Prédio residencial

• Instalações Municipais

• Indústria Ferroviária Eletrificada e Transporte Ferroviário Urbano

• Indústrias Petroquímicas e de Gás Natural

• Indústria de Energia

• Indústria Metalúrgica ·Indústria de Materiais de ConstruçãoIndústria de Carvão

• Industria têxtil

• Fábrica de papel

• Fabricação de precisão

• Indústria automobilística



Características e especificações elétricas

Item Descrição
Função principal Filtro Harmônico Configuração de filtragem de 2 a 51 vezes (somente sob a função de filtragem harmônica)
Ao escolher a prioridade, a filtragem harmônica é 2-13
Função automática/prioridade O usuário também pode definir a função de prioridade, incluindo H+Q/ Q+H/Q+H+B/H+Q+B (fator de potência Q, filtragem harmônica H, B, unblance )ref:Tab.4-1
Aplicativo Hotel, estacionamento, estação de carregador de carro, loja de carro 4S, IDC, hospital, ferrovia, tratamento de água e outras cargas não lineares
Elétrico Tensão nominal 380/400Vca ou 690Vca
Fiação 3P3W ou 3P4W
Frequência 50±2Hz
Capacidade 20~100A (de acordo com o tipo SVG)
Consumo do módulo <2kW
Eficiência Até 97,5%
Freqüência de comutação 20kHz
Tempo de resposta Tempo de resposta rápido<50μs
Tempo total de resposta<5ms
relação CT 150:5~6000:5
Paralelo Máx.5 (personalização aceitável)
Terminais Comunicação RS485
Ambiente Ambiente operacional Dentro de casa, livre de umidade, poeira, gases corrosivos ou inflamáveis, névoa de óleo, vapor, vazamento de água ou água salgada.
Altitude <1000m (personalizado aceitável)
temperatura de trabalho -20℃~+50℃(redução é necessária de 40℃ para 50℃, aumente a cada 1℃ acima de 40℃, redução de 2%, temperatura máxima permitida: 50℃)
Umidade Menos de 95% RH, sem condensação
Temperatura de armazenamento -20℃~+70℃
Vibração Menos de 5,9 m/s2 (0,6 g)
gabinete Grau de proteção IP20
Cor 7035 cinza (personalização aceitável)
Tamanho De acordo com o tipo APF (consulte: Dimensões APF)
Resfriamento

Resfriamento do ventilador



Dimensões APF

Folha de especificações

Modelo Compensação
Corrente(A)
Tensão nominal
(Vac)
Fiação elétrica Tipo
APF-50A-3P3W-WM 400VAC 50 380/400/415 3 fases, 3 fios Montado na parede
APF-50A-3P4W-WM 400VAC 50 380/400/415 3 fases, 4 fios Montado na parede
APF-75A-3P3W-WM 400VAC 75 380/400/415 3 fases, 3 fios Montado na parede
APF-75A-3P4W-WM 400VAC 75 380/400/415 3 fases, 4 fios Montado na parede
APF-100A-3P3W-WM 400VAC 100 380/400/415 3 fases, 3 fios Montado na parede
APF-100A-3P4W-WM 400VAC 100 380/400/415 3 fases, 4 fios Montado na parede
APF-150A-3P3W-WM 400VAC 150 380/400/415 3 fases, 3 fios Montado na parede
APF-150A-3P4W-WM 400VAC 150 380/400/415 3 fases, 4 fios Montado na parede
APF-50A-3P3W-RM 400VAC 50 380/400/415 3 fases, 3 fios montagem em rack
APF-50A-3P4W-RM 400VAC 50 380/400/415 3 fases, 4 fios montagem em rack
APF-100A-3P3W-RM 400VAC 100 380/400/415 3 fases, 3 fios montagem em rack
APF-100A-3P4W-RM 400VAC 100 380/400/415 3 fases, 4 fios montagem em rack
APF-150A-3P3W-RM 400VAC 150 380/400/415 3 fases, 3 fios montagem em rack
APF-150A-3P4W-RM 400VAC 150 380/400/415 3 fases, 4 fios montagem em rack
APF-200A-3P3W-RM 400VAC 200 380/400/415 3 fases, 3 fios montagem em rack
APF-200A-3P4W-RM 400VAC 200 380/400/415 3 fases, 4 fios montagem em rack

Nota: A voltagem padrão para os modelos acima é 400Vac; 220Vac/690Vac para opção.



Instrução de pedido

Se você tiver uma solução técnica, poderá verificar nossos produtos diretamente.



Se você precisar de nosso guia técnico, informe o máximo de detalhes do seu problema. Podemos fornecer soluções mais razoáveis. Você pode fornecer o seguinte:

Desenho de linha única

Desenho do esquema primário do painel

Relatório de teste de qualidade de energia (principalmente sobre harmônicos)

Se você não tem nenhum desenho, você pode nos avisar

Placa de identificação de carga, condição de carga, fator de potência existente, fator de potência alvo, frequência harmônica, etc.

Ou tensão nominal, capacidade de compensação, frequência harmônica (fator de ajuste do reator) e outros componentes

Se você não pode fornecerinformação suficiente

Podemos fornecer-lhe os nossos produtos de acordo com os seus requisitos técnicos.

Podemos ir ao site do seu projeto e fornecer um relatório de teste profissional após o teste.



Serviço técnico

• Teste de qualidade de energia no local do projeto (ou relatório de teste para o cliente)

• Solução de melhoria e orçamento

• Solução de produto e preço

• Fornecimento de produtos

• Comissionamento do produto



Efeito de Compensação

• A filtragem harmônica atende aos padrões

• O fator de potência é superior a 0,95, economia na conta de energia elétrica, redução da penalidade de baixa potência reativa

• Reduzir as perdas do transformador e da linha, melhorar a capacidade de distribuição. prolongar a vida útil dos equipamentos elétricos



Em conformidade com as normas IEC

IEC61000-4-5:2005 IEC61921:2003

IEC60931-1:1996 IEC60529:2001

IEC60664-1:2007 IEC60439-1:2005

IEC61000-4-3/2/4/5/18 IEC61000-2-4

IEC60831-1:1996 IEC622082011...

IEC60255 IEC255-22-1





Condição de uso:




Temperatura ambiente -25℃~+45℃
Umidade ≤95%
Aptidão ≤1000m (personalização aceitável)
máx. Tensão operacional ≤110% (tensão nominal)
máx. Atual ≤130% (corrente nominal)
Ambiente ao redor Nenhum gás corrosivo, nenhuma poeira condutiva e nenhum meio explosivo e inflamável ao redor
Local de instalação Nenhuma vibração severa e solavanco, ângulo de instalação ≤5°



Electrical Features & Specifications

Item Description
Main Function Harmonic Filter Setting filtering from 2-51 times(under only harmonic filtering function)
While choose priority, the harmonic filtering is 2-13th
Auto/Priority function The user can also set the priority function, including H+Q/ Q+H/Q+H+B/H+Q+B  (Q power factor, H harmonic filtering, B, unblance )ref:Tab.4-1
Application Hotel,Car park, Car charger station,Car 4S store,IDC, hospital,Railway,water treatment and other non-liner load

Electrical

Specifications

Rated voltage 380/400Vac or 690Vac
Wiring 3P3W or 3P4W
Frequency 50±2Hz
Capacity 20~100A(According to SVG type)
Module Consumption <2kW
Efficiency Up to 97.5%
switching frequency 20kHz
Response time Fast response time<50μs
Total response time<5ms
CT ratio 150:5~6000:5
Parallel Max.5 (customization acceptable)
Terminals Communication RS485
Environment Operating environment In-door, free from moisture, dust, corrodent or flammable gases, oil mist, vapor, water leakage or salt water.
Altitude <1000m (customized acceptable)
Work temperature -20℃~+50℃( derating is required from 40℃ to 50℃, increase every 1℃ above 40℃, derating 2%, highest temperature allowed: 50℃ )
Humidity Less than 95%RH, no condensing
Storage temperature -20℃~+70℃
Vibration Less than 5.9m/s2 (0.6g)
Enclosure Protection degree IP20
Colour 7035 grey (customization acceptable)
Size According to APF type(refer: APF Dimensions)
Cooling

Fan cooling



Specification Sheet

Model Compensation
Current(A)
Rated Voltage
    (Vac)
Electrical Wiring Type
APF-50A-3P3W-WM 400VAC 50 380/400/415 3 phase, 3 wires Wall Mounted
APF-50A-3P4W-WM 400VAC 50 380/400/415 3 phase, 4 wires Wall Mounted
APF-75A-3P3W-WM 400VAC 75 380/400/415 3 phase, 3 wires Wall Mounted
APF-75A-3P4W-WM 400VAC 75 380/400/415 3 phase, 4 wires Wall Mounted
APF-100A-3P3W-WM 400VAC 100 380/400/415 3 phase, 3 wires Wall Mounted
APF-100A-3P4W-WM 400VAC 100 380/400/415 3 phase, 4 wires Wall Mounted
APF-150A-3P3W-WM  400VAC 150 380/400/415 3 phase, 3 wires Wall Mounted
APF-150A-3P4W-WM  400VAC 150 380/400/415 3 phase, 4 wires Wall Mounted
APF-50A-3P3W-RM 400VAC 50 380/400/415 3 phase, 3 wires Rack Mount
APF-50A-3P4W-RM 400VAC 50 380/400/415 3 phase, 4 wires Rack Mount
APF-100A-3P3W-RM 400VAC 100 380/400/415 3 phase, 3 wires Rack Mount
APF-100A-3P4W-RM 400VAC 100 380/400/415 3 phase, 4 wires Rack Mount
APF-150A-3P3W-RM 400VAC 150 380/400/415 3 phase, 3 wires Rack Mount
APF-150A-3P4W-RM 400VAC 150 380/400/415 3 phase, 4 wires Rack Mount
APF-200A-3P3W-RM 400VAC 200 380/400/415 3 phase, 3 wires Rack Mount
APF-200A-3P4W-RM 400VAC 200 380/400/415 3 phase, 4 wires Rack Mount

Note: The standard voltage for above models is 400Vac; 220Vac/690Vac for option.



Usage Condition:



Ambient Temp -25℃~+45℃
Humidity ≤95%
Aptitude ≤1000m(customization  acceptable)
Max. Operating Voltage ≤110%(nominal  voltage)
Max. Current ≤130%(nominal  current)
Environment Around No corrosive gas, no conductive dust and no explosive and flammable medium around
nstallation Site No severe vibration and bump, installation angle ≤5°
