Modelo: OD-TRIS-48100
Tensão nominal: 220/230/240 VCA
Frequência nominal: 50/60Hz
Fator de potência de saída: 0,99
Faixa de temperatura de uso: -20℃～＋45℃
Área de aplicação:
Estação Base de Comunicação
item número :
OD-TRIS-48100Ordem (MOQ) :
10 pcsPagamento :
T/TOrigem do produto :
ChinaCor :
RAL7035Porto de embarque :
ShenzhenTempo de espera :
3 weeksPeso :
＞200 KgDescrição do produto

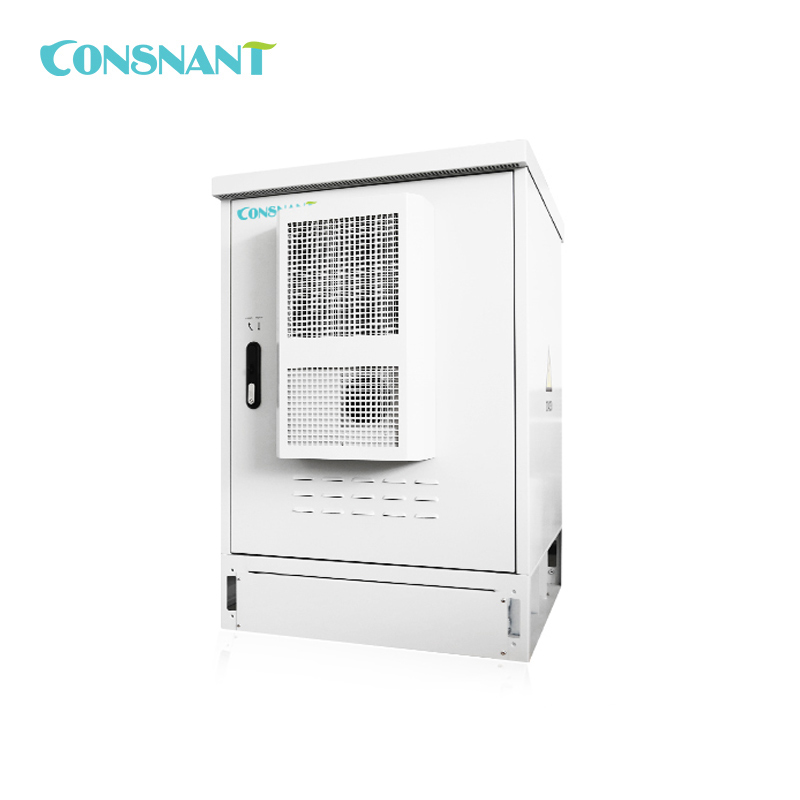

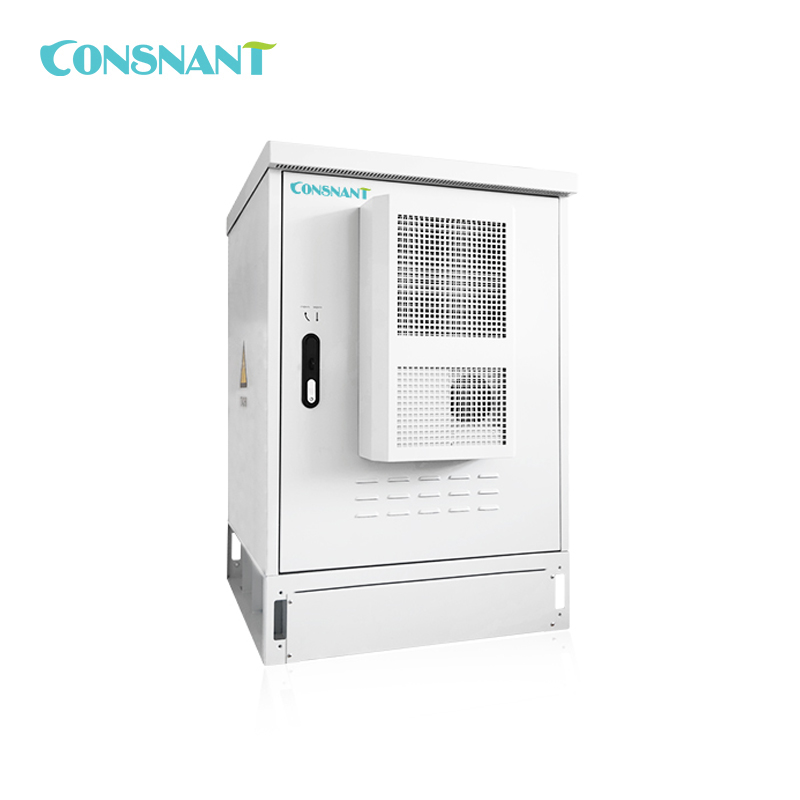

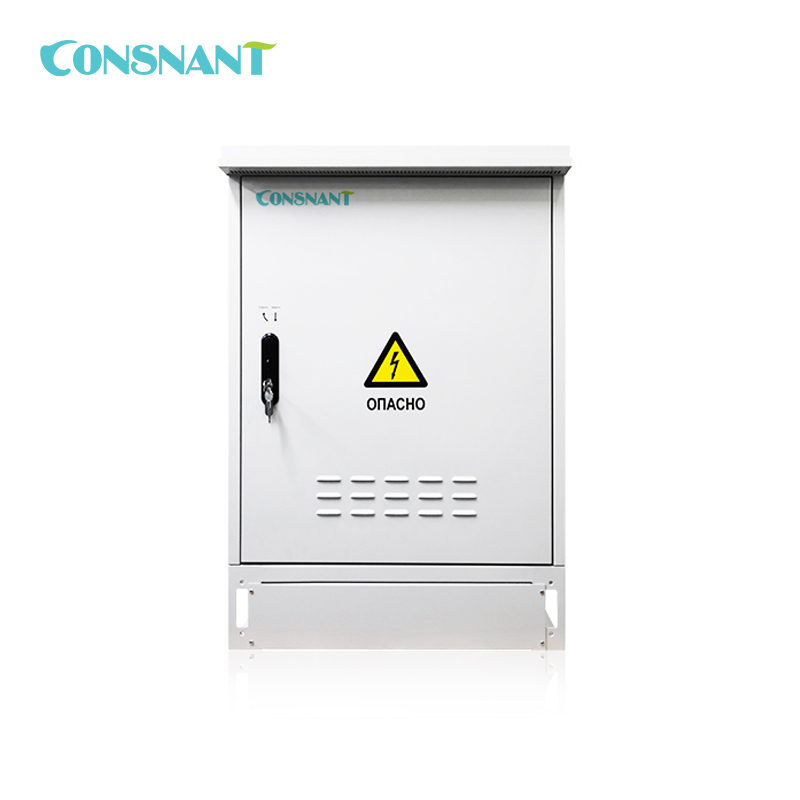

Este produto integra a fonte de alimentação do inversor, a fonte de alimentação do retificador, a energia fotovoltaica (opcional), o sistema de refrigeração e o sistema de monitoramento de energia e ambiente, proporcionando um ambiente operacional seguro e confiável para equipamentos de comunicação e podendo ser amplamente utilizado em estações base de comunicação externas.
Os componentes completos deste produto incluem:
- Gabinete
- Módulo inversor
- Módulo Retificador
Bateria de lítio 48V 50AH
- Sistema de monitoramento
- Sistema de controle de temperatura
Configuração:
| Configuração | |||
| Sistema | Módulo de monitoramento | 1 unidade | |
| Módulo inversor: 2 kW | 2 unidades | ||
| Módulo retificador: 30A/50A/75A | 2 unidades | ||
| Módulo solar (opcional) | 50A (Faixa de tensão de entrada: 60~150Vdc) | ||
| Poder distribuição unidade |
Distribuição CA | SPD | SPD no lado AC |
| 1 rota de entrada MCB: 1×63A/4P | |||
| Distribuição CC | SPD | SPD no lado DC | |
| Bateria | 2 circuitos de fusíveis de entrada da bateria: 2×300A/100kA | ||
| Saída de carga | 6 rotas de corrente de saída ≤ 50 A, entre as quais: Carga prioritária: 2 saídas (1 disjuntor de 32A, 1 disjuntor de 16A) Carga não prioritária: 4 saídas (1 disjuntor de 63 A, 1 disjuntor de 32 A, 2 disjuntores). Disjuntor MCB de 16A) |
||
| Espaço para equipamentos do usuário | 11U | ||
| Unidade de controle de temperatura | 1 ar condicionado de armário AC 500W com 2 aquecedores de 150W; 2 módulos de ventilador | ||
| Outros | Sensor de porta; sensor de água; sensor de fumaça; sensor de temperatura e umidade | ||
Características:
Especificações técnicas
| Modelo | OD-TRIS-48100 | |
| Entrada CA | ||
| Tensão nominal de entrada CA | Monofásico 220 Vca/Trifásico 380 Vca | |
| Faixa de tensão de entrada | 85 Vca ~ 300 Vca | |
| Frequência da tensão CA de entrada | 45Hz~65Hz | |
| Corrente máxima de entrada | ≤55A (Monofásico) | |
| Fator de potência | ≥0,99 | |
| Saída | ||
| Faixa de tensão de saída CC | 42Vdc~58Vdc | |
| Tensão nominal de saída CC | 54,5V | |
| Saída máxima CC | Corrente constante 52A | |
| Frequência de saída | Classificação de 50Hz/60Hz (frequência opcional) | |
| Tensão nominal de saída CA | 220 Vca/230 Vca (Opcional) | |
| Potência de saída CA | 2000VA | |
| Bateria | ||
| Tensão de carga | DC54,75V | |
| Tensão Nominal | 48V | |
| Capacidade Nominal | 50Ah | |
| Tamanho da bateria | 3U | |
| Corrente máxima de carga | 25A | |
| Corrente máxima de descarga | 50A | |
| Mecânico | ||
| Dimensões (mm) | Gabinete | 800(L)×900/1000(P)×1200(A) sem/com ar condicionado |
| Equipamento do usuário espaço |
Altura: 3U; largura: 19 polegadas | |
| Módulo inversor: 2 kW | 106,4 (L) x 291 (P) x 41,5 (A) | |
| Módulo retificador: 50A | 106,5 (L) x 286 (P) x 41,5 (A) | |
| Peso do sistema (kg) | >200 | |
| Ambiental | ||
| Temperatura de operação | -20℃~+45℃ | |
| Temperatura de armazenamento | -40℃~+70℃ | |
| Umidade Relativa | 5% UR ~ 90% UR | |
| Altitude | ≤3000m (Reduzir a potência de uso se acima de 3000m) | |
