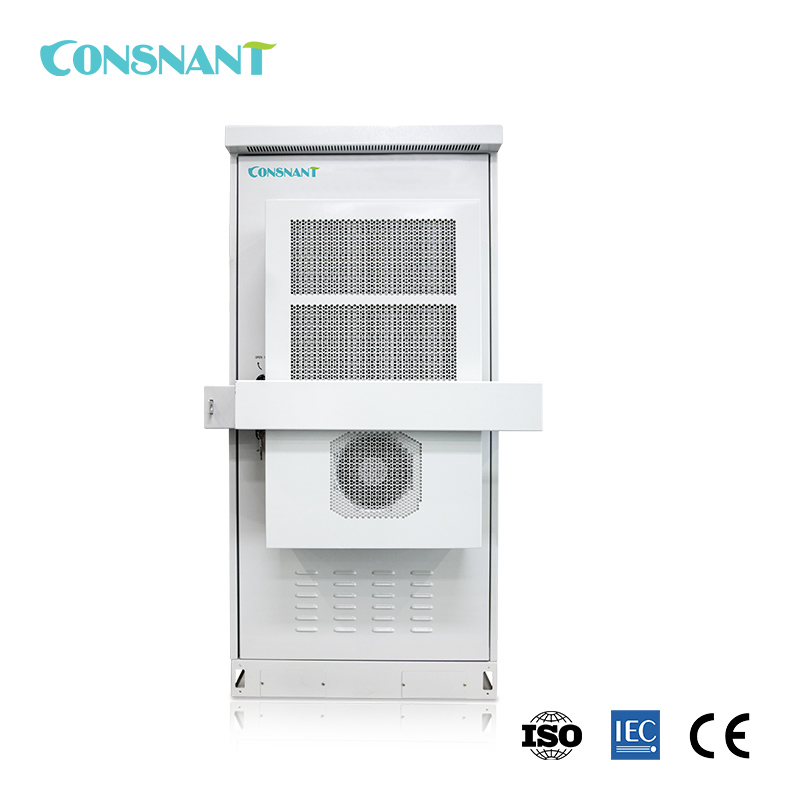

Sistema de energia solar e retificador externo integrado

Sistema de energia solar e retificador externo integrado

Número do modelo: CND48200

Faixa de tensão CA de entrada: 85Vac ~ 290Vac

Faixa de tensão DC de saída: 42Vdc ~ 58Vdc

Faixa de temperatura de armazenamento: -40℃~+70℃

Campo de aplicação:

  • Estação Base de Comunicação
  • item número :

    OD-TRSS-48300/OD-TRSS-48600
  • Ordem (MOQ) :

    10 pcs
  • Pagamento :

    T/T
  • Origem do produto :

    China
  • Cor :

    RAL7035
  • Porto de embarque :

    Shenzhen
  • Tempo de espera :

    3 weeks
  • Peso :

    100 Kg

Sistema de energia solar e retificador externo integrado

Descrição

O sistema solar CND48200 (doravante referido como sistema solar) é um sistema de energia solar que pode ser usado diretamente ao ar livre.

Princípio de trabalho:

Por meio do módulo solar, o painel de células solares transforma a energia solar em energia de -48V DC, que é então reunida na distribuição DC; ao mesmo tempo, a energia AC entra no módulo retificador e é retificada e transformada em energia DC de -48V que é então reunida na distribuição DC. A saída do módulo solar e do módulo retificador é reunida e então fornecida para o equipamento de comunicação em múltiplos canais.

1. Em circunstâncias normais, o sistema de energia opera em estado de carga flutuante paralela (FC), ou seja, o módulo retificador, o módulo solar, a carga e a bateria funcionam em paralelo; o módulo solar e o módulo retificador não apenas fornecem energia para o equipamento de comunicação, mas também fornecem corrente FC para a bateria.

2. Em circunstâncias normais, a energia solar e a rede elétrica CA fornecem energia normalmente, e a corrente de carga para a carga de saída do sistema e a bateria são fornecidas pelo módulo solar. Se a potência de saída do módulo solar não puder atender a todas as cargas, o módulo retificador complementará a potência para manter a operação normal do equipamento de comunicação.

3. Quando a saída da rede elétrica CA está desligada, o módulo retificador para de funcionar e a energia solar fornece energia normalmente. A corrente de carga para a carga de saída do sistema e bateria é fornecida pelo módulo solar. Se a potência de saída do módulo solar não puder atender a todas as cargas, a bateria complementará a energia para manter a operação normal do equipamento de comunicação.

4. Quando a alimentação principal de saída é cortada, o módulo retificador para de funcionar e o módulo solar não pode fornecer energia normalmente. A carga de saída do sistema é alimentada pela bateria para manter o funcionamento normal do equipamento de comunicação. Quando a bateria descarrega por um período de tempo e atende às condições para iniciar o GD, a unidade monitora envia um sinal para iniciar o GD. Quando o DG funciona normalmente, ele pode fornecer energia de entrada CA para o módulo retificador, e o módulo retificador fornecerá energia ao equipamento de comunicação novamente e carregará a bateria para complementar a energia consumida. Quando o DG atinge as condições para parar, a unidade de monitoramento envia um sinal de parada, o DG para de funcionar.

A unidade de monitoramento gerencia as funções de distribuição de energia solar, distribuição de energia CA, distribuição de energia CC e DG de maneira centralizada e, ao mesmo tempo, recebe as informações de operação do módulo retificador e do módulo solar através do modo de comunicação CAN e realiza o controle correspondente. A unidade de monitoramento também possui funções de monitoramento, como gerenciamento de bateria, proteção LLVD, proteção de bateria, aquisição de sinal e alarmes, e pode realizar comunicações em segundo plano. A unidade de monitor também pode ser conectada a um computador local no modo RS232.

Campo de aplicação

  • Estação Base de Comunicação

Características:

Características

Descrição

















característica do módulo

























O módulo solar tem função de rastreamento de ponto de potência máxima. A precisão máxima de rastreamento do power point é superior a 99,5%

O módulo retificador adota tecnologia de compensação de fator de potência ativa, o valor do fator de potência é de até 0,99

A faixa de trabalho normal da tensão de entrada AC é 85Vac ~ 290Vac

A faixa de trabalho normal da tensão de entrada solar é 60Vdc ~ 150Vdc

A eficiência máxima do módulo retificador é superior a 96% (R48-3200)

A eficiência máxima do módulo solar é superior a 98%

O módulo solar e o módulo retificador possuem alta densidade de potência

O módulo solar e o módulo retificador adotam a tecnologia hot swap não destrutiva, ou seja, Plug-and-Play. Leva menos de um minuto para substituir o módulo solar e o módulo retificador

O módulo solar e o módulo retificador têm função de proteção contra sobretensão de saída, incluindo proteção contra sobretensão de hardware e proteção contra sobretensão de software. E a proteção contra sobretensão do software tem dois modos de opção: o primeiro modo de bloqueio de sobretensão, o quarto modo de bloqueio de sobretensão

gerenciamento de bateria

Gerenciamento perfeito da bateria: proteção da bateria e funções como regulação automática de tensão, limitação contínua de corrente, cálculo da capacidade da bateria, equalização automática/conversão de carga flutuante, teste de bateria online.

Gestão complementar de luz e eletricidade

Função de gerenciamento complementar perfeita de luz/eletricidade, que pode atingir a prioridade do fornecimento de energia solar e maximizar o uso da energia solar

estatística de poder

Consumo de eletricidade de carga, energia gerada por energia solar, energia gerada pela rede elétrica, energia gerada por DG, descarga da bateria, carga da bateria

registro de dados

Registro de 90 dias de dados históricos, os dados históricos podem ser carregados.

200 registros de histórico de alarme,

10 grupos de dados de teste de bateria

função de alarme

Proteção perfeita contra falhas e funções de alarme de falha

Redeprojeto

Fornecendo uma porta RS232, contato seco e outras portas de comunicação para flexibilidade de rede;

Habilitando atualização de software da extremidade proximal e operação autônoma

Interface de operação humanizada

O LCD é projetado com ângulo de 15 graus, o que é mais intuitivo e conveniente para a operação do usuário.

Consulte os parâmetros operacionais, estatísticas e histórico de alarmes do sistema através do LCD.

Controle o sistema manualmente através do LCD

Proteção contra raios

Design perfeito de proteção contra raios nos lados AC e DC

Projeto de economia de energia

O sistema, além da função de economia de energia do módulo retificador, também suporta e prioriza o uso de entrada de energia solar para a carga, faz pleno uso da energia solar, para economizar energia e reduzir as emissões de gases de efeito estufa

Tipo ao ar livre

O nível de proteção do sistema é de até IP55, pode ser usado ao ar livre. O sistema é compacto e fácil de instalar

Sistema







Todos os equipamentos do sistema dão suporte à manutenção na frente

O sistema adota a tecnologia de suspensão do módulo retificador, contator de estado estacionário duplo, shunt de baixa potência e tecnologia ajustável de velocidade do ventilador, e possui uma função de economia de energia mais proeminente

O aquecedor AC opcional faz com que o sistema funcione em baixa temperatura de forma confiável

Monitoramento remoto

O Modem é configurado com a função GPRS que pode realizar monitoramento remoto através do fornecimento de dados ao servidor de Internet



Especificações técnicas:

Categoria de parâmetro

Nome do parâmetro

Descrição

Ambiental













Temperatura de operação

-20℃~+45℃

Temperatura de armazenamento

-40℃~+70℃

Humidade relativa

5%RH~90%RH

Altitude

≤ 2000m (A redução é necessária em altitude acima de 2000m)

Outros

Sem poeira condutora ou gases erosivos. Sem risco de explosão.

entrada CA
















Sistema de energia

3 fases 5 fios

Tensão de fase de entrada nominal

Tensão de linha 380Vca

Faixa de tensão de entrada

85Vca ~ 290Vca

Frequência de tensão CA de entrada

45 Hz ~ 65 Hz

máx. corrente de entrada

≤ 55A (monofásico)

Fator de potência

≥ 0,99

entrada solar







Tensão nominal de entrada

68Vdc

Faixa de tensão de entrada

60Vcc ~ 150Vcc

máx. corrente de entrada

50A (altura 1U) x (1 ~ 12)

saída CC










Faixa de tensão CC de saída

42Vcc ~ 58Vcc

Tensão CC de saída

54,0 V

Corrente DC de saída

0 ~ 200A

Eficiência

≥ 95%, modo elétrico puro (R48-3200E); ≥ 96%, modo de luz pura

Painel de Distribuição Solar




Disjuntor de entrada

63A/2P*12pçs

Proteção contra raios solares

TC40-220D/2P*12pçs

Painel de Distribuição DC







Saída de carregamento

Fusível 160A/2pçs, 100A/3pçs

Disjuntor 63A/1P*6pçs, 32A/1P*4pçs,16A/1P*2pçs

Proteção contra raios DC

TC40-85D/1P*1pçs

Entrada de bateria

Fusível 500A/1P*2pçs

Mecânico
















Dimensões (mm)










Gabinete

600 (L) × 600 (P) × 1200 (A)

Espaço do equipamento do usuário

Altura: 3U; largura: 19 polegadas

Módulo solar S48-3000

42 (1U W) × 285 (D, excluindo a alça) × 135 (3U H)

Módulo retificador R48-3200

85,3 (2U W) × 287 (D, excluindo o LOGO) × 132,3 (3U H)

Peso (kg)




Módulo solar S48-3000

3

Módulo retificador R48-3200

3.5





Technical Specifications:

Model

OD-TRSS-48300

OD-TRSS-48600

Cabinet

Size(mm)

W*D*H=759*693*1430(without air-conditioner)

W*D*H=759*817*1430(with air-conditioner)

W*D*H=759*693*1430(without air-conditioner)

W*D*H=759*817*1430(with air-conditioner)

User equipment space(U) Height: 17U; Width: 15U Height: 15U; Width: 15U
Weight (kg) N.W :130 kg   N.W :160 kg
Rectifier module

Number (pcs)

1-6 pcs(Optional) 1-12 pcs(Optional)
Size(mm) Individual module: W*D*H=106.5*286*41.5(±0.5mm)
Weight (kg) < 1.75 kg (Individual module)

Solar MPPT module



Number (pcs) 1-6pcs(Optional) 1-12 pcs(Optional)
Size(mm) Individual module: W*D*H=106.5*286*41.5(±0.5mm)
Weight (kg)

< 1.75 kg (Individual module)

AC Input characteristics

AC input rated voltage

Single-phase 220Vac / three-phase 380Vac

Single-phase 220Vac / three-phase 380Vac

AC-input voltage range

176Vdc~300Vac (Full of work)

176Vdc~300Vac (176-275Vac@ system output rated capacity.)

AC input maximum current

40A (1 phase, the most power supply: 2 modules)

80A (One phase can control up to 4 modules)

AC input voltage frequency

45~65Hz (Typical value 50 / 60Hz )

AC power factor

≥0.99 (220 Vac rated load)

Input current harmonics

≤3% (220 Vac)

Midline current

<30% phase line current (In three-phase balanced system)

PV Input characteristics

Pv module input

120Vdc ~ 425Vdc (Starting voltage over 160Vdc)

Pv-rated input voltage

340Vdc

MPPT voltage range

120Vdc to 340Vdc

Maximum input current of PV module

17A

Photovoltaic module reverse pole protection

Wrong input polarity, no damage

Photovoltaic module input protection

Positive and negative insurance

PV maximum input voltage

450Vdc (Power supply not be damaged)

Output characteristics

Rectifier output voltage range

-43.2Vdc~ -57.6Vdc (Typical value-53.5Vdc)

Rectifier output maximum power

18kW 36kW
PV output voltage range -42Vdc~ -58Vdc (Typical value-54.5Vdc)
Voltage stabilization accuracy ≤±1%
Output ripple & noise ≤200mVp-p (Rated input voltage and load and bandwidth limit of 20 MHz) ≤100mVp-p (Rated input voltage and load and bandwidth limit of 20 MHz)
Current-sharing imbalance ≤±5% (Within the 50- -100% load range) ≤±3% (Within the 50- -100% load range and when there is no monitoring, the modules can autonomously share current.)
Rectifier module efficiency ≥93% ,≥95%,≥96% (220 Vac / rated load)

≥94% (220Vac/100% load rate)

PV module efficiency ≥96%
Startup time 3~10S (The rated input voltage starts to the output voltage establishes to the setting value, the starting output needs to use the pre-flow limit function)
On/off overshoot amplitude ≤±5% (When either module is hot plugged (the load current should not be greater than the total output current in the working module), the system output voltage fluctuates) ≤±3% (When either module is hot plugged (the load current should not be greater than the total output current in the working module), the system output voltage fluctuates)

Dynamic response



Overshoot range

≤±5% (25% -50% -25% or 50% -75% -50% load change)

≤±1% (25% -50% -25% or 50% -75% -50% load change)

Recovery time

≤200µS (25% -50% -25% or 50% -75% -50% load change)

≤10µS (25% -50% -25% or 50% -75% -50% load change)

Temperature coefficient

≤±0.02%/℃

≤±0.02%/℃ (The difference between the DC output voltage and the output voltage setting value when the temperature changes by 10°C should not exceed ±0.02% of the output voltage setting value.)

Psophometrically weighted noise voltage

≤2mV

Wide-band noise voltage



3.4~150KHz

≤50mV

≤3mV

0.15~30MHz

≤20

≤5mV

Discrete noise voltage








3.4~150KHz

≤5mV

≤2mV

150~200KHz

≤3mV

≤1mV

200~500KHz

≤2mV

≤1mV

0.5~30MHz

≤1mV

≤1mV

Voltage drop

≤500mV

Protection characteristics

AC input overvoltage protection 300Vdc (Can self-recovery, the difference of not less than 10 Vac)
AC input undervoltage protection
85Vdc (Can self-recover with a return difference of not less than 5 Vac)
80Vdc (Can self-recover with a return difference of not less than 5 Vac)
Photovoltaic input overvoltage protection 430Vdc (Can self-recovery, the difference of not less than 15 Vac)
Photovoltaic input undervoltage protection 110Vdc (Can self-recovery, the difference of not less than 40 Vac)
Rectifier output overvoltage protection -59Vdc~-61Vdc (Lock, can not recover, need to restart)  -58.5Vdc~-60.5Vdc (Locked)
Photovoltaic output overvoltage protection Internal-58.5 to-60.5Vdc, External: 63Vdc (Lock, can not recover, need to restart)
Output undervoltage protection Battery disconnect protection (Through monitoring, the battery can be powered down, and the protection point can be set)
Output limit protection Have Have (Output current limiting range: adjusted between 20% and 110% of the nominal current value)
Output short circuit protection Have (Long-term short circuit, can recover from itself)
Overtemperature protection It can recover automatically at the ambient temperature of 75℃. It can recover automatically at the ambient temperature of 65℃.
Battery polarity is connected to reverse protection Not have (According to the user needs can have the battery polarity reverse connection protection function)
Battery manual power-off protection
Not have
PV underpower protection

Input power <50W and shutdown for 5 minutes (The module starts when the input voltage is greater than 160 Vdc for 5 minutes.)

Environmental
Operating temperature

-40℃-50℃

15-45

Storage temperature

-45℃-70℃

-40℃-70℃

Relative humidity

5%-95%

Altitude(m)

 4000m (3000~4000m capacity derated output)
